철근의 정착길이와 이음길이 산정

표준갈고리를 갖는 인장 정착길이 계산

${\Large \textit{l}_{dh} = \frac{0.24f_{y}}{\sqrt{f_{ck}}} \cdot d_{b} \times }$ 보정계수 ${\large \geq 150mm, 8d_{b}}$

표준 갈고리를 갖는 인장 정착길이 계산조건

${\Large \textit{f}_{y} }$

${\Large \textit{f}_{ck}}$

${\Large \frac{0.24f_{y}} {\sqrt{f_{ck}}} }$

${\Large \textit{d}_{b}}$

${\large \textit{8} \cdot d_{b} }$

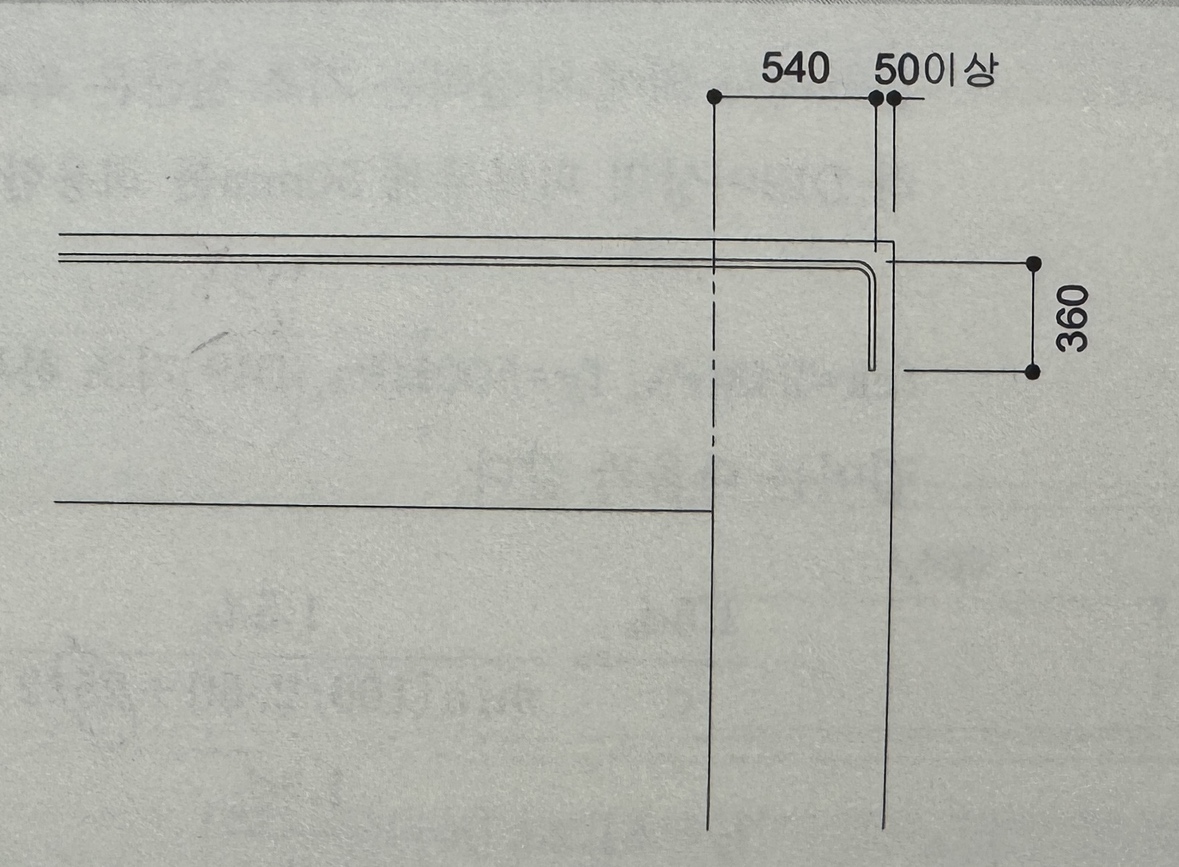

표준갈고리를 갖는 인장 정착길이 - 피복두께 미확보시

${\Large \textit{l}_{dh}}$ = 24.5 ${\LARGE \cdot}$ 22 = 538.89 = 540

표준갈고리를 갖는 인장 정착길이 - 피복두께 확보시(0.7)

${\Large \textit{l}_{dh}}$ = 24.5 ${\LARGE \cdot}$ 22 ${\LARGE \cdot}$ 0.7 = 377.22 = 380
